ТСЗ КЛАССОВ НАПРЯЖЕНИЯ ДО 0,66 КВ

Серия:	ТСЗ
Тип трансформатора:	Трансформаторы сухие

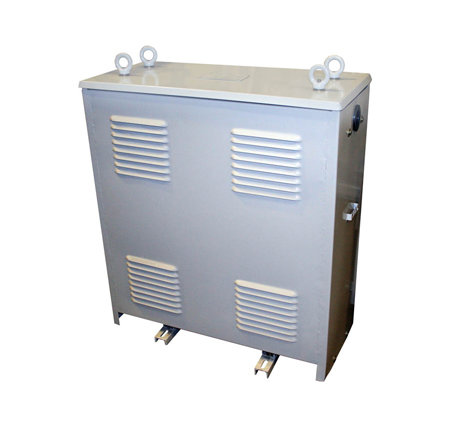

Трехфазные сухие трансформаторы ТС и ТСЗ обладают одинаковыми техническими характеристиками. Отличие между ними заключается в том, что модель ТСЗ имеет защитный кожух. Данный вид трансформаторов обладает номинальной мощностью 16-100 кВА.

Особенности конструкции ТС и ТСЗ

С использованием сухих трансформаторов электроснабжение становится более эффективным и надежным, так как источник питания находится в непосредственной близости от потребителя. Трансформаторы ТС и ТСЗ обладают небольшим весом и компактными габаритами. Устанавливать их легко, а использовать безопасно. Серийными являются трансформаторы с напряжением ВН равным 380 В и НН - 230 В. Однако по требованию производителя завод может изготовить трансформаторы с другими величинами напряжений до 660В и необходимыми по техническим условиям схемами и группами соединения обмоток.

Обмотка охлаждается с помощью воздуха естественным путем. Изолирующий материал обмотки обладает устойчивостью к температурам класса «А». Такое оборудование может питать осветительные системы, электроинструмент, сварочное оборудование и так далее.

В режиме холостого хода сухие трансформаторы теряют около 115-390 Вт, а в режиме короткого замыкания – 440-1450 Вт.

Кроме того, сухие трансформаторы более безопасны в разрезе требований к окружающей среде.

Требования к условиям эксплуатации

Устанавливаются устройства такого типа внутри помещений.
Эксплуатационная температура воздуха составляет +1 - +35 градусов Цельсия.
Недопустима эксплуатация ТС и ТСЗ во взрывоопасной среде.
Не подходит для установки трансформаторов химически агрессивная среда.
При работе трансформатора следует исключить посторонние вибрации и механические воздействия на оборудование.
