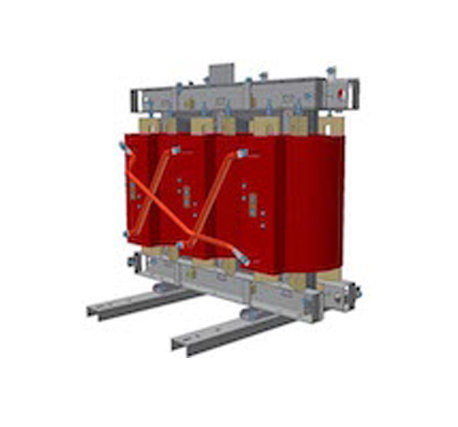

ТРАНСФОРМАТОРЫ ТСЛ/ТСЗЛ

Трансформаторы ТС обладают степенью защиты IP00, а трансформаторы ТСЗ – IP21.

Этот товар временно недоступен для заказа

Серия: ТСЛ/ТСЗЛ
Тип трансформатора: Трансформаторы сухие

Как и прочие модели, трансформаторы ТСЛ и ТСЗЛ (имеют защитный кожух), предназначенные для работы с электрическим током напряжения 10 кВ преобразуют напряжение в сетях потребителей электрической энергии. Преобразование энергии происходит как в сторону большего значения напряжения, так и в сторону меньшего.

Серийные модели имеют напряжение обмотки ВН в пределах 6 (10) кВ, а значение напряжения обмотки НН соответствует 0,4 кВ. Электрический ток, проходящий через устройство имеет номинальную частоту 50 ГЦ. Трансформаторы ТС обладают степенью защиты IP00, а трансформаторы ТСЗ – IP21.

Основные параметры:

  • потери Uк.з. = ±10%;
  • потери U х.х. = ±15%;
  • полная масса = +10%:
  • класс устойчивости к температурам обмоток – F;
  • обмотки имеют литую изоляцию марки «ТМС»;
  • напряжение регулируется шагом ±5% путем переключения перемычек ступнями по 2,5% на отключенном трансформаторе;
  • трансформаторы ТСЛ и ТСЗЛ соответствуют повышенным требованиям к экологической и пожарной безопасности.

Трансформаторы облают исключительной надежностью и не доставляют хлопот при правильной эксплуатации.

Расшифровка условных обозначений

ТС(З)Л – 100/10 10/0,4 У3 У/Ун-0

  • Т – трехфазный;
  • С – сухой;
  • З - в защищенном исполнении (кожухе);
  • Л - обмотки литые;
  • 100 – номинальная мощность;
  • 10 – класс напряжения изоляции;
  • 10 – напряжение обмотки высокого напряжения ВН;
  • 0,4 – напряжение обмотки низкого напряжения НН;
  • У3 – климатическое исполнение и категория размещения по ГОСТу 52719; У/Ун-0 – схема и группа соединения обмоток.

Условия эксплуатации

  • Трансформаторы ТСЛ и ТСЗЛ (10 кВ) могут устанавливаться в сооружениях, требующих повышенной пожаробезопасноти и экологической чистоты.
  • Трансформаторы класса ТСЛ и ТСЗЛ хорошо переносят грозовые и коммутационные перепады напряжения.

Трансформаторы ТСЛ и ТСЗЛ с литой изоляцией

Трансформаторы сухие ТСЛ и ТСЗЛ имеют литую изоляцию. Это значит, что ее слои спекаются эпоксидной смолой в условиях вакуума. Такая изоляция предохраняет обмотки трансформатора и сердечник от повреждений.

Преимущества сухих трансформаторов ТСЛ и ТСЗЛ с литой изоляцией:

  • не наносят вреда экологии. Нет масляного бака в конструкции – нет опасности утечки масла;
  • не горят. В случае пожара горение изоляции затухает само собой;
  • практически не шумят во время работы;
  • устойчивы к токам короткого замыкания;
  • не боятся механического воздействия во время короткого замыкания;
  • хорошо переносят грозовые и коммутационные перенапряжения;
  • трансформаторы мощностью от 1000 кВА имеют нормированное значение напряжения короткого замыкания (КЗ) 6% или 8%. В последнем случае у оборудования устойчивость к токам КЗ выше;
  • экономичные. Их можно размещать близко к потребителям энергии, поэтому вы экономите на прокладке кабеля, распределительных шинах. Также у трансформаторов ТСЛ/ТСЗЛ ниже затраты на обслуживание.
