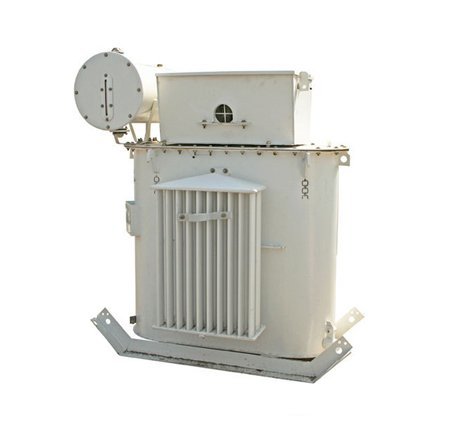

ТРАНСФОРМАТОРЫ ТМПН, ТМПНГ (6; 10 КВ)

Серия:	ТМПН, ТМПНГ
Тип трансформатора:	Трансформаторы масляные

Предназначение трехфазных масляных трансформаторов ТМПН, ТМПНГ – преобразование электроэнергии в составе электрооборудования, предназначенного для питания погружных насосов добычи нефти.

Основным отличием данной серии трансформаторов является преобразование входного напряжения 6 (10) кВ в напряжение, необходимое для питания погружного электронасоса. В связи с тем, что глубина скважины является переменной величиной, на выходе трансформатора имеется переключатель, позволяющий ступенчато изменять напряжение питания насоса. Количество ступеней может быть самым разным. Технические характеристики задаются нефтедобывающими компаниями, которые испытывают потребность в данном виде оборудования. Степень защиты IP13. Выводы ВН и НН в различных модификациях трансформаторов могут выходить как на боковую стенку, так и на крышку бака. Климатическое исполнение У1 или УХЛ1.

Расшифровка условных обозначений ТМПН, ТМПНГ

ТМПН (Г) – 403/10-УХЛ1-25 6/2,450 У/Ун-0

Т - трансформатор трехфазный.
М - охлаждение масляное с естественной циркуляцией воздуха и масла.
ПН – для погружных насосов.
Г – герметичный бак (гофрированный).
403 - номинальная мощность, кВА.
10 – класс изоляции ВН
УХЛ1 - климатическое исполнение и категория размещения по ГОСТу 15150.
25 – количество ступеней регулирования напряжения ВН.
6 - номинальное напряжение обмотки ВН, кВА.
2,450 - номинальное напряжение обмотки НН, кВ.
У – схема соединения обмотки ВН (звезда).
Ун – схема соединения обмотки НН (звезда с изолированной нейтралью).
0 – группа соединения обмоток.

Условия эксплуатации:

- Рабочая температура воздуха для У1 - от +40ºС до - 45ºС.
- Рабочая температура воздуха для УХЛ1 - от +40ºС до - 60ºС.
- Окружающая среда невзрывоопасная, не содержащая пыли, создающей снижение параметров трансформатора ниже допустимых.
- Высота над уровнем моря - не более 1000 м.
