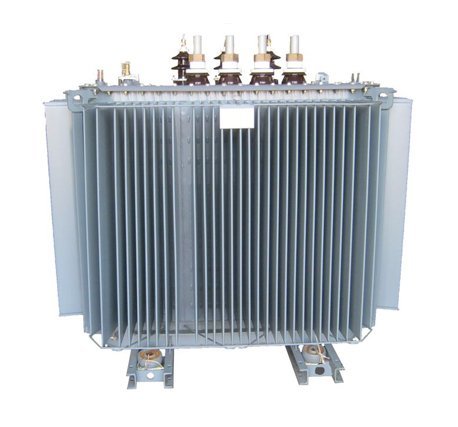

ТРАНСФОРМАТОРЫ ТМГ21

Выпускают ТМГ21 с мощностью 630, 1000, 1250 и 1600 кВА. Соответственно они преобразуют напряжение следующим образом: 6→0,4; 6,3→0,4; 10→0,4 и 10,5→0,4 кВ

Все трансформаторы общепромышленных целей имеют такие параметры. В ассортименте трансформаторов от МЭТЗ имени Козлова есть устройства, которые используются в холодной и в умеренной климатической зоне. Трансформаторы такого типа соответствуют требованиям ГОСТ – 11677:

- напряжение КЗ – +10% от номинала;
- потери КЗ – не более 10%;
- потери ХХ – не более 15%.

Обмотка НН выполнена из алюминиевой фольги, что делает ее более надежной по сравнению с проводной обвивкой. Трансформаторы, маркированные как ТМГ21 изготовлены из современных материалов, которые нейтрализуют последствия короткого замыкания внешней обмотки. Между слоями изоляция выполнена при помощи бумаги типа DDP. При высыхании она образует целостный защитный слой, который увеличивает устойчивость к радиальной нагрузке.

Контроль объема масла в баке осуществляется при помощи поплавкового датчика. На крышке бака в специальной гильзе располагается стеклянный термометр, показывающий температуру верхнего слоя жидкости. При оформлении заказа клиент заполняет специальную анкету. Если выясняется, что его не устраивает базовая комплектация, дополнительно на трансформатор можно установить манометрический термометр, предохранительный клапан или специальные ролики, которые облегчают перемещение и монтаж агрегата.

ТМГ21 относят к трансформаторам трехфазным масляным герметичным. В сети энергосистемы и потребителей с помощью таких трансформаторов происходит преобразование электрического тока высокого напряжения в ток с рабочим значением напряжения.

ТМГ21 можно устанавливать в помещениях и на открытом пространстве. Они могут эксплуатироваться в условиях холодного и умеренного климата при температурах от -60 до +40 градусов Цельсия.

Особенности устройства ТМГ21

Трансформатор рассчитан на работу с электрическим током номинальной частоты 50 Гц. Напряжение регулируется во время отключения устройства (диапазон 5% в обе стороны) посредством переключения ответвлений на обмотке ВН (ступень равна 2,5%).

Масляный бак трансформатора имеет гофрированные эластичные стенки, это позволяет сделать его герметичным, а расширяющееся в процессе работы масло занимает дополнительный объем за счет растяжения стенок бака.

Уровень масла в баке можно оценить благодаря поплавковому указателю уровня.

В мощных моделях ТМГ (16 – 63 кВА) во время работы возможно скопление газа. Поэтому по желанию заказчика бак доукомплектовывается предохранительным клапаном. В ТМГ мощностью от 100 кВА также можно дополнительно установить электроконтактный вакуумметр, который просигнализирует о повышении давления внутри бака.

В крышку бака также может быть вмонтирован термометр, показывающий температуру верхнего слоя масла.

Под заказ трансформаторы мощностью 100 кВА комплектуют манометрическими сигнализирующими термометрами.

Для мощных габаритных моделей трансформаторов (от 160 кВА) предусмотрены специальные ролики, которые значительно облегчают транспортировку и установку.

Требования к условиям эксплуатации

• Не допускается установка ТМГ21 во взрывоопасных условиях.
• Повышенное содержание пыли в атмосфере негативно сказывается на работе трансформатора вплоть до выхода из строя.
• Нельзя размещать оборудование в химически активной среде.
• Исключите воздействие тряски и посторонних вибраций на работающий трансформатор.
• Оптимальная высота местности для размещения устройства – не более 1 000 метров над уровнем моря.

Трансформаторы ТМГ 21 серии

• ТМГ21 630 кВА;
• ТМГ21 1000 кВА;
• ТМГ21 1250 кВА;
• ТМГ21 1600 кВА.

При коротком замыкании трансформаторы выдерживают воздействие на обмотки температуры до 75 °C. Как и большинство масляных трансформаторов, ТМГ21 не переносят воздействия вибрации и тряски.

Покупайте трансформаторы общего назначения ТМГ21 у официального дилера Минского производителя в Екатеринбурге с гарантией.
