ТРАНСФОРМАТОРЫ ТМГ12

Серия:	ТМГ12
Тип трансформатора:	Трансформаторы масляные

ТМГ12 относятся к трехфазным масляным герметичным трансформаторам, не имеющим маслорасширителей. Они преобразуют токи высокого напряжения в токи с рабочим значением напряжения в сети энергосистем и конечного потребителя электрической энергии. Оборудование подходит для установки внутри и снаружи помещений. Потери холостого хода и короткого замыкания у данных трансформаторов имеют соответствие с рекомендациями CENELEC. Узел нейтрали на стороне НН выдерживает продолжительное воздействие электрического тока, равное номинальному току обмотки НН (его 100%).

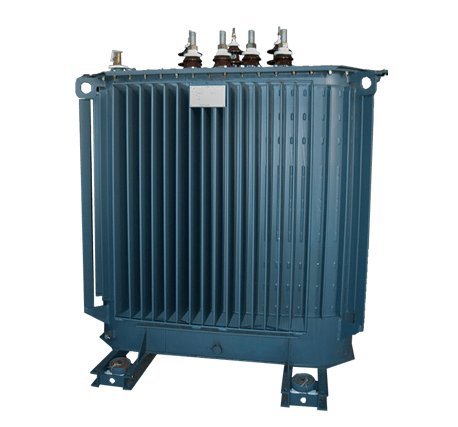

Отличительная особенность трансформаторов ТМГ12 – уменьшение уровня энергетических потерь. Кроме того, трансформаторы этого типа при работе создают более низкий уровень шума, причем по этому показателю они даже выигрывают у специальной малошумной модели ТМГМШ. Конструкция трансформатора ТМГ12 предполагает наличие гофробака с крышкой, активной части трансформатора, вводов ВН и НН. Емкость гофрированного бака способна вместить весь объем расширяющегося при работе устройства масла. Как результат, снижение температуры активной части устройства и стабильная работа при окружающей температуре до 40 градусов Цельсия. Контроль за уровнем жидкости в баке происходит при помощи поплавкового указателя, расположенного на боковой стенке. В мощных трансформаторах возможна дополнительная установка предохранительного клапана для снижения избыточного давления в баке. В гильзу сверху бака также можно установит термометр. С его помощью производится контроль за температурой верхних слоев масла при работе агрегата. Номинальные показатели мощности аппаратов класса ТМГ12 равны 250, 400, 630, 1000, 1250 кВА с напряжением ВН – 6, 10, 15 кВ. более точные соотношения показателей мощности и напряжения смотрите в таблице по ссылке ниже.

Технические характеристики

Номинальная мощность – 250 – 1250 кВА;
Схема и группа соединения обмоток - У/Ун-0, Д/Ун-11;
(ВН) Номинальное напряжение – 6; 10; 15 кВ;
(НН) Номинальное напряжение – 0,4 кВ.

Расшифровка условных обозначений ТМГ12

ТМГ12-1000-10/0,4 У(Д)/Ун-0 (11) У1

Т - трансформатор трехфазный.
М - охлаждение масляное с естественной циркуляцией воздуха и масла.
Г – герметичный бак (гофрированный).
12 – серия трансформатора.
1000 - номинальная мощность, кВА.
10 - номинальное напряжение обмотки ВН, кВ.
0,4 - номинальное напряжение обмотки НН, кВ.
У, Д - схема соединения обмотки ВН (звезда или треугольник).
Ун – схема соединения обмотки НН (звезда с изолированной нейтралью).
0 (11) – группа соединения обмоток.
У1 - климатическое исполнение и категория размещения по ГОСТу 15150.

Требования к условиям эксплуатации

Оптимальные температурные показатели для У1 (исполнение для умеренного климата) – от +40ºС до - 45ºС.
Оптимальные температурные показатели для ХЛ1 (исполнение для холодного климата) – от +40ºС до - 60ºС.
Исключено размещение трансформатора во взрывоопасной обстановке.
Повышенное содержание пыли в атмосфере снижает производительность оборудования.
Исключите воздействие вибраций и ударов на работающий трансформатор.
Химически активная среда со временем также отрицательно скажется на работе устройства.
Оптимальная установка оборудования осуществляется на высоте над уровнем моря не более 1000 м.
