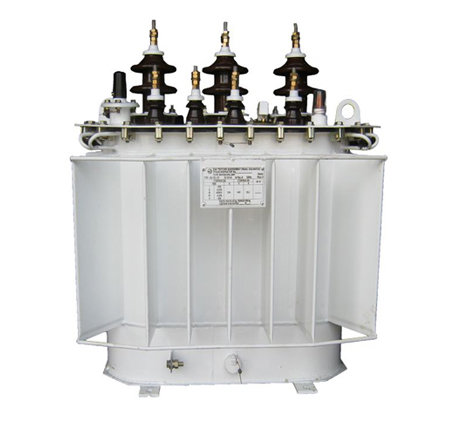

ТРАНСФОРМАТОРЫ ТМГ-16

Серия:	ТМГ
Тип трансформатора:	Трансформаторы масляные

Трансформаторы ТМГ-16 преобразуют (понижают) напряжение переменного тока с частотой 50 Гц с высоких величин до рабочих в электрических сетях энергосистемы потребителей. Могут устанавливаться как внутри помещения, так и снаружи. В основном их используют для электроснабжения отдельностоящих небольших зданий, АЗС и т.п. в связи с небольшой мощностью. Общепромышленные (универсальные) масляные трансформаторы серии ТМГ-16 имеют гофрированный бак. Такая конструкция обеспечивает оптимальную компенсацию температурных расширений масла и повышает стабильность работы трансформатора при температуре окружающей среды до 40°C.

Особенности устройства ТМГ-16

Трансформатор состоит из бака для масла с гофрированными стенками, крышки бака, активной части и вводов ВН и НН.

Бак для масла изготовлен герметично. Это позволяет исключить контакт масла с воздухом, а значит и предотвратить окисление жидкости. Поэтому на протяжении всего срока службы трансформатора замена масла не потребуется. Трансформатор не имеет газовой подушки, объем которой при работе занимает расширяющееся масло. Соответственно дополнительный объем появляется за счет растяжения эластичных стенок бака.

При желании заказчика производитель установит защитное газовое реле, чтобы вовремя обнаружить нежелательное скопление газов внутри оборудования. Скапливаться газ может из-за короткого замыкания или перегрева обмоток. Если такая проблема возникает, защитное реле просигнализирует о ней и вовремя прекратит работу устройства, чтобы оно окончательно не вышло из строя.

Контроль за работой трансформатора осуществляется при помощи указателя уровня масла, предохранительного клапана избыточного давления, термометра.

Технические характеристики

Номинальная мощность – 16 кВА;
Схема и группа соединения обмоток - У/Ун-0, У/Zн-11;
(ВН) Номинальное напряжение – 6,10 кВ;
(НН) Номинальное напряжение – 0,4 кВ;
Размеры в мм - L=800, B=520, H=890;
Масса в кг - 230

В данных трансформаторах для предотвращения возникновения избыточного давления устанавливают предохранительный клапан.

Требования к условиям эксплуатации ТМГ-16

По ГОСТу 15150 выпускаются разные модели трансформаторов для разных климатических условий. Маркируются они буквами У1 – для умеренной зоны и ХЛ – для холодной зоны.

У1 предназначен для работы при температурах от +40ºС до - 45ºС.
ХЛ1 предназначен для работы при температурах от +40ºС до - 60ºС.
Не устанавливайте трансформатор в местах, где возникает опасность взрыва.
Окружающая атмосфера должна содержать минимальное количество пыли.
Располагайте трансформатор в химически нейтральной среде.
Работающий трансформатор не должен подвергаться воздействию посторонних вибраций и тряске
Место расположения трансформатора должно находиться не выше 1 000 метров над уровнем моря.

Расшифровка условных обозначений ТМГ

ТМГ-16-10/0,4 У/Ун (Zн) - 0 (11) У1

«Т» – трехфазный;
«М» – охлаждение осуществляется при помощи масла;
«Г» – масляной бак исполнен герметично,
«16» – мощность трансформатора, кВА;
«10» – напряжение обмотки ВН, кВ;
«0,4» – напряжение обмотки НН 0,4кВ.
У - схема соединения обмотки ВН (звезда).
Ун (Zн) – схема соединения обмотки НН (звезда или зигзаг с изолированной нейтралью).
0 (11) – группа соединения обмоток.
У1 - климатическое исполнение и категория размещения по ГОСТу 15150.
