ТРАНСФОРМАТОРЫ ТМГ-1000

Серия:	ТМГ
Тип трансформатора:	Трансформаторы масляные

Посредством трехфазных масляных герметичных трансформаторов ТМГ 1000 в энергосистемах и сетях конечных потребителей происходит изменение напряжения переменного тока (50 Гц) в меньшую сторону. Работающий трансформатор этой модели может располагаться внутри и снаружи зданий.
Производитель (МЭТЗ имени Кирова) маркирует такое изделие трансформатор ТМГ 1000 10 0 4 и цена на него у компании Оптима-Союз соответствует отпускным ценам с завода.
Аппараты серии ТМГ-1000 имеют номинальную мощность 1000 кВА с напряжением ВН – 20 кВ. Климатическое исполнение У1 или ХЛ1.

ОСОБЕННОСТИ УСТРОЙСТВА ТМГ-1000

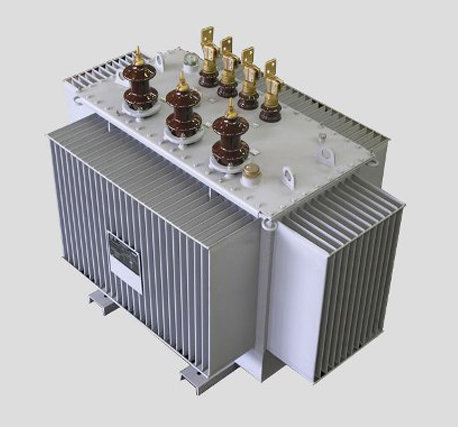

Конструкция трансформатора включает бак с гофрированными стенками и крышкой, активную часть трансформатора, вводы ВН и НН.

В баке нет емкостей для расширения внутреннего пространства. Дополнительный для нагретого масла объем обеспечивается за счет растяжения гофрированных стенок самого бака. Герметичность трансформатора препятствует доступу к маслу кислорода. Поэтому заливают масло единожды, производится это в условия вакуума после его дегазирования. В результате внутри бака не происходят окислительные процессы – и масло не требует замены на протяжении всего срока службы трансформатора.

Уровень масла проверяется при помощи указателя, расположенного в боковой стенке масляного бака. Вы можете также заказать установку дополнительных приборов (термометра или электроконтактного мановакуумметра).

Кроме того, для упрощения перевозки и монтажа в комплектацию ТМГ 1000 входят специальные транспортировочные ролики.

Технические характеристики ТМГ-1000

Номинальная мощность – 1000;
Схема и группа соединения обмоток - Д/Ун-11;
(ВН) Номинальное напряжение – 20 кВ;
(НН) Номинальное напряжение – 0,4 кВ.

Выводы ВН данных трансформаторов выполнены изоляторами PPS штепсельного типа.

Расшифровка условных обозначений ТМГ-1000

ТМГ-1000-20/0,4 Д/Ун-11 У1

Т - трансформатор трехфазный.
М - охлаждение масляное с естественной циркуляцией воздуха и масла.
Г – герметичный бак (гофрированный).
1000 - номинальная мощность, кВА.
20 - номинальная напряжение обмотки ВН, кВ.
0,4 - номинальное напряжение обмотки НН, кВ.
Д - схема соединения обмотки ВН (треугольник).
Ун – схема соединения обмотки НН (звезда с изолированной нейтралью).
11 – группа соединения обмоток.
У1 - климатическое исполнение и категория размещения по ГОСТу 15150;
Габариты в мм – L=1770, B=1100, H=1900;
Масса в кг – 3100.

Требования к месту установки ТМГ-1000

Согласно ГОСТу вы можете купить ТМГ 1000 для разных климатических условий. Соответственно маркировка у таких трансформаторов будет отличаться: У1 – для умеренных климатических условий, ХЛ1 – для умеренно-холодных климатических условий.

Рабочая температура воздуха для У1 - от +40ºС до - 45ºС.
Рабочая температура воздуха для ХЛ1 - от +40ºС до - 60ºС.
Изделия не предназначены для работы в условиях вибрации, тряски.
Нельзя устанавливать трансформатор в месте, где существует опасность взрыва.
Среда в месте расположения оборудования не должна обладать химической активностью.
В запыленной атмосфере трансформатор также не будет работать должным образом.
Размещать ТМГ-1000 можно размещать в местности, которая находится не выше 1 км над уровнем моря.
