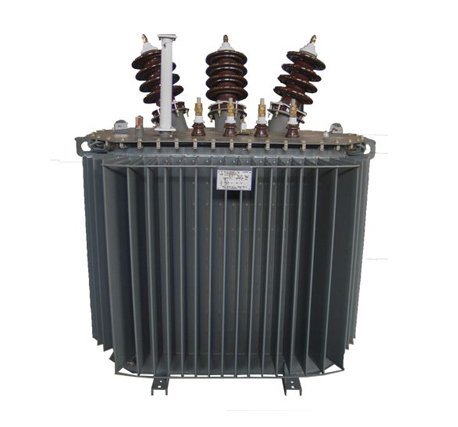

ТРАНСФОРМАТОР ТМГ11

Серия:	ТМГ11
Тип трансформатора:	Трансформаторы масляные

Посредством трансформаторов ТМГ11 происходит преобразование электрической энергии в сети энергосистем или конечных потребителей. Трансформаторы типа ТМГ11 могут устанавливаться как снаружи помещений, так и внутри. Они выдерживают условия умеренного климата с амплитудой температур от – 45 до +40 градусов Цельсия (маркируются У1), и холодного с температурами от -60 до +40 градусов Цельсия (маркируются ХЛ1). Оборудование данного класса имеет герметично исполненный масляный бак без маслорасширителей. Расширяющееся во время работы агрегата масло помещается в баке за счет гофрированных эластичных стенок.

Номинальные показатели мощности аппаратов серии ТМГ11 могут составлять 100, 160, 250, 400, 630, 1000, 1250, 1600, 2500 кВА с напряжением ВН – 6, 10, 15, 27,5 и 35 кВ. Конкретные соотношения мощности и напряжений можно посмотреть в таблице по ссылке – «подробнее». Составные части трансформатора: гофрированный масляный бак с крышкой, активная часть устройства, ввод ВН и ввод НН.

Технические характеристики

Показатели номинальной мощности в пределах от 100 до 2500 кВА;
Схема и группа соединения обмоток - У/Ун-0, Д/Ун-11, У/Zн-11, Ун/Д-11,
Показатель номинального напряжения обмотки ВН: 6; 10; 15; 27,5; 35 кВ;
Показатель номинального напряжения обмотки НН: 0,23; 0,4 кВ.

Расшифровка условных обозначений ТМГ11

ТМГ11-100-10/0,4 У(Д)/Ун (Zн) - 0 (11) У1

Т - трансформатор трехфазный.
М - охлаждение масляное с естественной циркуляцией воздуха и масла.
Г – герметично исполненный бак (с гофрированными стенками).
11 – серия трансформатора.
100 – показатель номинальной мощности, кВА.
10 – показатель номинального напряжения обмотки ВН, кВ.
0,4 – показатель номинального напряжения обмотки НН, кВ.
У, Д, Ун – схема соединения обмотки ВН (звезда, треугольник или звезда с изолированной нейтралью).
Ун, Zн, Д – схема соединения обмотки НН (звезда, зигзаг с изолированной нейтралью или треугольник.
0 (11) – группа соединения обмоток.
У1 - климатическое исполнение и категория размещения по ГОСТу 15150.

Условия эксплуатации

Рабочая температура воздуха для У1 - от +40ºС до - 45ºС.
Рабочая температура воздуха для ХЛ1 - от +40ºС до - 60ºС.
Не разрешается размещение оборудования в обстановке повышенной взрывоопасности.
Повышенное содержание пыли снижает производительность оборудования.
Следует располагать трансформатор в химически нейтральной среде.
Не допускайте воздействия вибрации и механических ударов на работающий трансформатор.
Максимально допустимая высота местности для расположения трансформатора ТМГ11 – 1000 метров над уровнем моря.

Трансформаторы ТМГ 11

Трансформаторы ТМГ11 используются для обеспечения электроэнергией разных потребителей: в промышленности, жилом секторе, на транспорте, в административных зданиях.

Мощность и напряжение масляных трансформаторов ТМГ 11

Показатели мощности трансформаторов ТМГ 11 различаются. Номинальная мощность может быть от 100 до 2500 кВА. Напряжение от 6 кВ до 27,5 кВ.

Номинальная мощность ТМГ11:

трансформатор ТМГ 11 мощностью 100 кВА;
трансформатор ТМГ 11 мощностью 160 кВА;
трансформатор ТМГ 11 мощностью 250 кВА;
трансформатор ТМГ 11 мощностью 400 кВА;
трансформатор ТМГ 11 мощностью 630 кВА;
трансформатор ТМГ 11 мощностью 1000 кВА;
трансформатор ТМГ 11 мощностью 1250 кВА;
трансформатор ТМГ 11 мощностью 1600 кВА;
трансформатор ТМГ 11 мощностью 2500 кВА.
