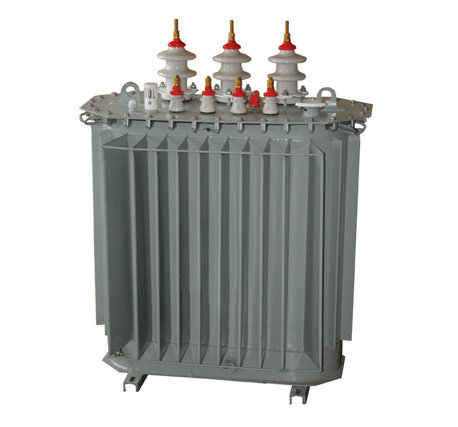

ТРАНСФОРМАТОР ТМГ 630
Серия: | ТМГ |
Тип трансформатора: | Трансформаторы масляные |
Предназначение силового трехфазного герметичного трансформатора ТМГ 630 – понижение напряжения. Он используется как в энергосистемах, так и в сетях конечных потребителей. ТМГ 630 рассчитан на преобразование тока частотой 50 Гц. Трансформатор может быть установлен как в помещении, так и снаружи здания. Аппараты серии ТМГ-630 имеют номинальную мощность 630 кВА с напряжением ВН – 20 кВ.
Масляный бак в ТМГ 630 исполнен герметично. Перед заливкой в бак масло освобождают от кислорода, заливается оно в условиях вакуума. При работе трансформатора масло нагревается и увеличивается в объеме, дополнительный объем появляется за счет расширения гофрированных стенок бака.
Большой плюс герметичной конструкции масляного бака – отсутствие контакта масла с воздухом. Поэтому при соблюдении всех условий эксплуатации масло в трансформатор заливается один раз на весь срок его эксплуатации.
Уровень напряжения в трансформаторе регулируется поступательно – шаг 5% в обоих направлениях. Приступать к регулировке можно только при выключенном оборудовании, при этом вы переключаете ответвления обмотки ВН (ступень переключения составляет 2,5%).
Для контроля уровня масла на боковую стенку бака устанавливают поплавковый указатель его уровня. Под заказ ТМГ 630 может быть также укомплектован термометром и электронным мановакуумметром.
Для более простой транспортировки и монтажа на трансформатор можно установить специальные ролики. Поэтому цена трансформатора ТМГ 630 10 в зависимости от его комплектации может меняться.
Технические характеристики
- Номинальная мощность – 630;
- Схема и группа соединения обмоток - Д/Ун-11;
- (ВН) Номинальное напряжение – 20 кВ;
- (НН) Номинальное напряжение – 0,4 кВ.
Выводы ВН данных трансформаторов выполнены изоляторами PPS штепсельного типа.
Расшифровка условных обозначений ТМГ-630
ТМГ-630-20/0,4 Д/Ун-11 У1
- Т - трансформатор трехфазный.
- М - охлаждение масляное с естественной циркуляцией воздуха и масла.
- Г – герметичный бак (гофрированный).
- 630 - номинальная мощность, кВА.
- 20 - номинальная напряжение обмотки ВН, кВ.
- 0,4 - номинальное напряжение обмотки НН, кВ.
- Д - схема соединения обмотки ВН (треугольник).
- Ун – схема соединения обмотки НН (звезда с изолированной нейтралью).
- 11 – группа соединения обмоток.
- У1 - климатическое исполнение и категория размещения по ГОСТу 15150;
- Габариты в мм – L=1540, B=1000, H=1470;
- Масса в кг – 2100.
Условия эксплуатации
Прежде чем купить трансформатор ТМГ 630, проверьте, сможете ли обеспечить оптимальные для его работы условия. Для разного вида климата по ГОСТу 15150 предусмотрены разные модели трансформаторов: У1 – для использования в условиях умеренного климата, ХЛ1 – для использования в условиях умеренно-холодного климата.
- Рабочая температура воздуха для У1 - от +40ºС до - 45ºС.
- Рабочая температура воздуха для ХЛ1 - от +40ºС до - 60ºС.
- Трансформатор ТМГ 630 не может эксплуатироваться во взрывоопасной среде.
- В месте расположения трансформатора не должно быть значительного пылевого загрязнения воздуха.
- Окружающая среда должна быть химически нейтральной.
- Максимальная высота расположения ТМГ 630 над уровнем моря – 1000 м.
- Изделия не предназначены для работы в условиях вибрации, тряски, ударов и химически активной среды.
