ТРАНСФОРМАТОР ТМГ 40

Серия:	ТМГ
Тип трансформатора:	Трансформаторы масляные

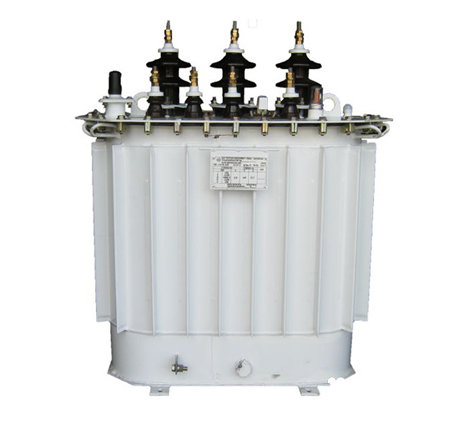

При помощи трансформатора ТМГ 40 производится трансфер и преобразование электрической энергии переменного тока частоты 50 Гц с высоких величин напряжения в более низкие (до 0,4 КВА) в электрической сети или энергосистеме конечного потребителя. В основном их используют для электроснабжения отдельностоящих небольших зданий, АЗС, группы дачных домов и т.п. в связи с небольшой мощностью. Общепромышленные (универсальные) масляные трансформаторы серии ТМГ-40 имеют гофрированный бак. Такая конструкция обеспечивает оптимальную компенсацию температурных расширений масла и повышает стабильность работы трансформатора при температуре окружающей среды до 40°C.

Особенности устройства трансформаторов ТМГ 40

Установка ТМГ 40 может быть как внутренней, так и наружной.

Конструкция трансформатора предполагает наличие гофрированного бака с крышкой, активной части, вводов ВН и НН.

Масляный бак имеет герметичное исполнение. Масло при нагревании заполняет дополнительный объем, появляющийся за счет растяжения гофры на стенках бака. А за счет отсутствия контакта масла с воздухом не происходит его окисление. Поэтому заливается масло в условиях вакуума предварительно освобожденным от кислорода. Как результат, залитого в новый трансформатор масла хватает на весь срок его службы.

Кроме того, трансформатор может быть доукомплектован устройствами для контроля за работой и для удобства при его эксплуатации: это указатели уровня масла, термометр, мановакуумметр, а также специальные ролики для тяжелых габаритных моделей, которые значительно облегчают транспортировку и монтаж оборудования.

Технические характеристики

Номинальная мощность – 40 кВА;
Схема и группа соединения обмоток - У/Ун-0, У/Zн-11, У/Д-11;
(ВН) Номинальное напряжение – 6,10 и 15 кВ;
(НН) Номинальное напряжение – 0,4 и 0,23 кВ;
Размеры в мм - L=840, B=680, H=1000 (для ВН 10 и 6 кВ);
Масса в кг – 300 (для ВН 10 и 6 кВ).

В данных трансформаторах для предотвращения возникновения избыточного давления устанавливают предохранительный клапан.

Расшифровка условных обозначений ТМГ

Прежде чем вы решите купить трансформатор ТМГ 40, вам стоит разобраться, как расшифровывается маркировка отдельных моделей.

Например, ТМГ-40-10/0,4 У/Ун (Zн) - 0 (11) У1:

Т - трансформатор трехфазный.
М - охлаждение масляное с естественной циркуляцией воздуха и масла.
Г – герметичный бак (гофрированный).
40 - номинальная мощность, кВА.
10 - номинальная напряжение обмотки ВН, кВ.
0,4 - номинальное напряжение обмотки НН, кВ.
У - схема соединения обмотки ВН (звезда).
Ун (Zн или Д) – схема соединения обмотки НН (звезда или зигзаг с изолированной нейтралью, а также треугольник).
0 (11) – группа соединения обмоток.
У1 - климатическое исполнение и категория размещения по ГОСТу 15150.

Условия эксплуатации

Для разных климатических условий выпускают разные модели трансформаторов:

У1 – для умеренного климата (эксплуатация при -45 - +40 градусах);
ХЛ1 – для холодного климата (эксплуатация при -60 - +40 градусах).
Трансформатор устанавливается на высоте не более 1 км над уровнем моря.
ТМГ 40 должен располагаться в среде с пониженным содержанием пыли.
Окружающая оборудование атмосфера должна быть химически нейтральной.
ТМГ 40 плохо переносит тряску и воздействие посторонних вибраций.
