ТРАНСФОРМАТОР ОМП-10/10/0,23

Серия:	ОМ/ОМП
Тип трансформатора:	Трансформаторы масляные

Преобразовательные трансформаторы ОМП-10/10/0,23 – электротехнический агрегат, который является наиболее востребованным в линейке преобразовательных трансформаторов. Его востребованность обусловлена тем, что основным напряжением ВН в сетях РФ является напряжение 10 кВ, а мощность 10 кВА – наиболее оптимальна для следующих видов

оборудования:

- устройства катодной защиты;

- сигнальная и блокирующая аппаратура на железнодорожном транспорте;

- другое аналогичное оборудование.

Особенности данных моделей

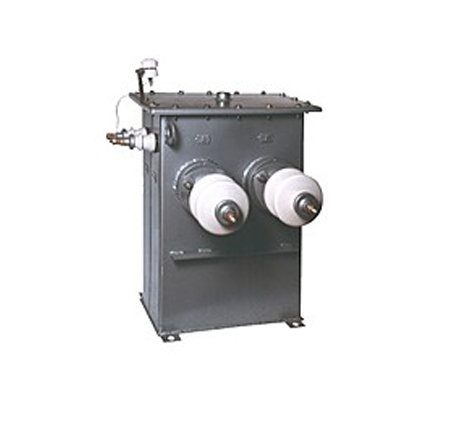

Изоляторы ВН на данной модели производства УП МЭТЗ им. В.И. Козлова находятся на фасадной стенке бака, а изоляторы НН – на торцевой стенке. Для удобства подъема и монтажа на крышке трансформатора имеются специальные серьги. На верхней крышке имеется поплавковый указатель уровня масла и пробивной предохранитель (по заказу). Внизу фасадной стенки находится пробка для слива и отбора масла.

Технические характеристики:

Номинальная мощность трансформатора – 10 кВА;
Номинальное напряжение ВН – 10 000 В;
Номинальное напряжение НН - 230 В;
Потери х.х. – 70 Вт;
Потери к.з. – 270 Вт;
Напряжение к.з. % - 3,5%;
Габариты Д х Ш х В (мм) – 530 х 600 х 730:
Масса масла (кг) - 70
Масса полная (кг) - 260

Расшифровка условных обозначений

ОМП-10/10/0,23 У1:

О - однофазный;
М - масляный;
П - преобразовательный;
10 - номинальная мощность, кВ·А;
10 - напряжение обмотки ВН, кВ;
0,23 - напряжение обмотки ВН, кВ;
У1 - климатическое исполнение и категория размещения по ГОСТу 15150-69.
