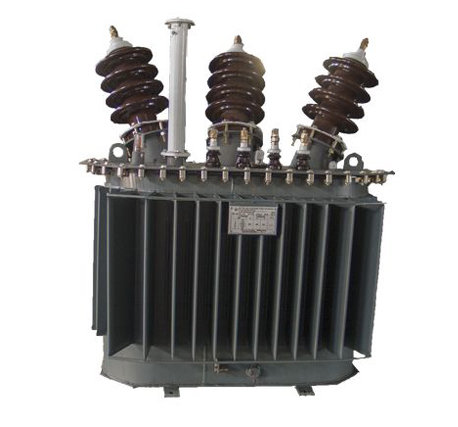

ТРАНСФОРМАТОРЫ ТМГ-25/27,5

Серия:	ТМГ
Тип трансформатора:	Трансформаторы масляные

Назначение трехфазного масляного герметичного трансформатора ТМГ-25/27,5 – понижение напряжения в электросети переменного тока 50 Гц электросистем или конечного потребителя электрической энергии. Устанавливать ТМГ-25/27,5 можно как в помещениях, так и снаружи них. В основном их используют для электроснабжения строений на железной дороге (стрелочные переводы, шлагбаумы и т.п.) в связи с небольшой мощностью. Наличие гофры на стенках масляного бака помогает компенсировать расширение находящейся внутри жидкости, которое происходит во время работы оборудования. Важно не допускать повышения температуры окружающей среды выше 40 градусов Цельсия.

Особенности устройства ТМГ-25/27,5

Конструкция трансформатора ТМГ-25/27,5 предполагает наличие масляного бака с гофрированными стенками и крышкой, активной части трансформатора, а также ввода ВН и ввода НН.

В трансформаторах ТМГ-25/27,5 есть ступенчатая система, при помощи которой регулируется уровень напряжения: шаг 5% в обе стороны. Регулировка производится во время отключения трансформатора, для этого переключают ответвления на обмотке ВН. Шаг переключения составляет 2,5 %.

В конструкции ТМГ-25/27,5 не предусмотрен расширительный масляный бак, в который собирается расширяющееся при работе агрегата масло. Место для увеличивающейся в объеме жидкости появляется в результате растягивания гофрированных стенок самого масляного бака. Заливается масло в бак в условиях вакуума, при этом оно полностью очищается от кислорода. Как результат – отсутствие окислительных процессов внутри бака. В трансформаторе ТМГ масло не меняют на протяжении всего срока работы агрегата.

На боковой стенке трансформатора устанавливается поплавковый указатель уровня масла.

Технические характеристики

Номинальная мощность – 25 кВА;
Схема и группа соединения обмоток - У/Ун-0;
(ВН) Номинальное напряжение – 27,5 кВ;
(НН) Номинальное напряжение – 0,4 кВ;
Размеры в мм - L=1100, B=800, H=1350;
Масса в кг – 590.

Условия эксплуатации

Для разного типа климата выпускаются разные модели трансформаторов ТМГ ТМГ-25/27,5: У1 – для умеренного климата, УХЛ – для использования в умеренно-холодных климатических условиях при температуре.

Рабочая температура воздуха для У1 - от +40ºС до - 45ºС, для ХЛ1 - от +40ºС до - 60ºС.
Изделия не предназначены для работы в условиях вибрации, тряски, и ударов.
Нельзя устанавливать ТМГ-25/27,5 во взрывоопасной среде.
Воздушное пространство в месте расположения прибора должно быть химически нейтральным.
Окружающая трансформатор атмосфера не должна иметь сильного пылевого загрязнения.
Устанавливается ТМГ-25/27,5 на высоте 100 – 1000 метров над уровнем моря.

Расшифровка условных обозначений ТМГ

ТМГ-25-27,5/0,4 У/Ун - 0 У1

Т - трансформатор трехфазный.
М - охлаждение масляное с естественной циркуляцией воздуха и масла.
Г – герметичный бак (гофрированный).
25 - номинальная мощность, кВА.
27,5 - номинальная напряжение обмотки ВН, кВ.
0,4 - номинальное напряжение обмотки НН, кВ.
У - схема соединения обмотки ВН (звезда).
Ун – схема соединения обмотки НН (звезда с изолированной нейтралью).
0 – группа соединения обмоток.
У1 - климатическое исполнение и категория размещения по ГОСТу 15150.
